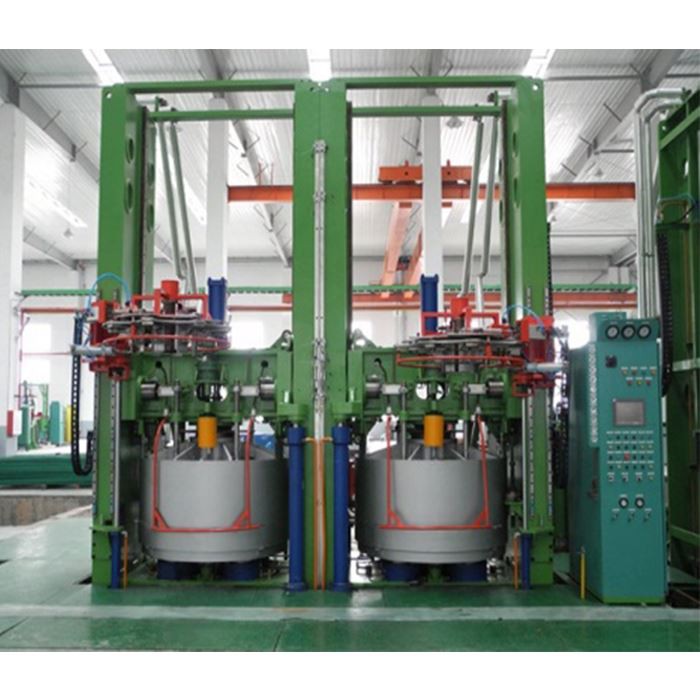

टायर क्योरिंग प्रेस
टायर क्योरिंग प्रेस (रबर& टायर मशीनरी)।
क्योरिंग प्रेस में मुख्य रूप से निम्नलिखित प्रकार होते हैं:
पीसीआर और एलटीआर के लिए टायर क्योरिंग प्रेस (मैकेनिकल टाइटल टाइप)
यह क्योरिंग प्रेस यांत्रिक प्रकार का होता है जिसमें बीम लंबवत चलती है और टायर लोडिंग और अनलोडिंग के लिए झुकती है। केंद्र तंत्र बीओएम प्रकार का होता है और इलाज के सांचे को प्लेटन द्वारा गर्म किया जाता है। यह क्योरिंग प्रेस डुअल-कॉलम वर्टिकल चक लोडर, ट्रॉली टाइप डुअल-सिलेंडर अनलोडिंग डिवाइस और प्रो-बार स्टाइल मोल्ड स्ट्रिपिंग यूनिट से लैस है। ग्राहक के अनुरोध के अनुसार, इलेक्ट्रिक मोल्ड-एडजस्टिंग डिवाइस, एसएमओ ड्राइविंग डिवाइस, पीसीआई और ग्रीन टायर होल्डर उपलब्ध है।
यह इलाज प्रेस रीयल-टाइम नियंत्रण के लिए पीएलसी का उपयोग करता है। यह चक्र और वास्तविक समय डेटा संग्रह/संरक्षण, खतरनाक के दौरान पैरामीटर सेटिंग का एहसास कर सकता है, जिससे इस प्रणाली के माध्यम से ऐतिहासिक पैरामीटर सहज ज्ञान युक्त क्वेरी को भी महसूस किया जा सकता है। ईथरनेट इंटरफेस के साथ, प्रेस समूह प्रबंधन का इलाज उपलब्ध है।
यह क्योरिंग प्रेस पीसीआर, एलटीआर और बायस टायरों को ठीक करने के लिए लागू होता है जिसमें नाइट्रोजन या स्टीम का उपयोग इलाज माध्यम के रूप में किया जाता है।
मद | इकाई | विनिर्देश | |||||||
1400 | 1600 | 1665 | 1730 | ||||||
प्रेस आकार | 55’’ | 63.5’’ | 65.5’’ | 68’’ | |||||
इलाज गुहा संख्या | 2 | 2 | 2 | 2 | |||||
मोल्ड शील्ड आईडी | मिमी | Φ1400 | Φ1620 | Φ1665 | Φ1730 | ||||
मैक्स। मोल्ड समापन बल | के.एन. | 2890X2 | 4300X2 | 4500X2 | 5000X2 | ||||
मोल्ड ऊंचाई | मिमी | 241-500 | 254-635 | 400-660 | 400-750 | ||||
केंद्र तंत्र | बीओएम | बीओएम | बीओएम | बीओएम | |||||
टायर मनका व्यास | में | 14-20 | 16-24.5 | 16-24.5 | 19-24.5 | ||||
मैक्स। ठीक किए गए टायर का आयुध डिपो | एसजीएम | मिमी | Φ970 | Φ1135 | Φ1225 | Φ1260 | |||
2-टुकड़ा मोल्ड | मिमी | Φ1000 | Φ1270 | Φ1335 | Φ1380 | ||||
मैक्स। ठीक टायर की खंड चौड़ाई | मिमी | 360 | 450 | 450 | 500 | ||||
मैक्स। हरे टायर की ऊंचाई | मिमी | 600 | 890 | 890 | 1100 | ||||
डिज़ाइन किया गया मोल्ड खुला / बंद समय | s | 60 | 60 | 60 | 90 | ||||
मैक्स। वीसीएल का भार | किलोग्राम | 100 | 100 | 100 | 150 | ||||
मैक्स। मोल्ड वजन | किलोग्राम | 4300 | 5600 | 6500 | 6500 | ||||
मैक्स। बाहरी दबाव | एमपीए | 1.4 | |||||||
मैक्स। आंतरिक दबाव | एमपीए | 2.8 | |||||||
हाइड्रोलिक पानी का दबाव | एमपीए | 2.1-2.5 | |||||||
संपीड़ित हवा का दबाव | एमपीए | 0.7 | |||||||
हवा के दबाव को नियंत्रित करें | एमपीए | 0.35 | |||||||
मशीन आयाम | m | 5.7x5.9x4.5 | 4.5x5.2x5.0 | 4.6x5.2x5.0 | 5.0x5.2x5.0 | ||||
मैक्स। टायर का प्रकार | 8.25R20 | 340/85R24 | 380/70R24 | 380/85R24 | |||||
एलटीआर और टीबीआर के लिए टायर क्योरिंग प्रेस (मैकेनिकल टाइटल टाइप)
यह क्योरिंग प्रेस यांत्रिक प्रकार का होता है जिसमें बीम लंबवत चलती है और टायर लोडिंग और अनलोडिंग के लिए झुकती है। केंद्र तंत्र बीओएम प्रकार का है और इलाज के सांचे को भाप के गुंबद से गर्म किया जाता है। यह क्योरिंग प्रेस डुअल-कॉलम वर्टिकल चक लोडर, ट्रॉली टाइप डुअल-सिलेंडर अनलोडिंग डिवाइस और प्रो-बार स्टाइल मोल्ड स्ट्रिपिंग यूनिट से लैस है। ग्राहक के अनुरोध के अनुसार, इलेक्ट्रिक मोल्ड-एडजस्टिंग डिवाइस, एसएमओ ड्राइविंग डिवाइस, पीसीआई और ग्रीन टायर होल्डर उपलब्ध हैं।
यह इलाज प्रेस रीयल-टाइम नियंत्रण के लिए पीएलसी का उपयोग करता है। यह चक्र और वास्तविक समय डेटा संग्रह/संरक्षण, खतरनाक के दौरान पैरामीटर सेटिंग का एहसास कर सकता है, जिससे इस प्रणाली के माध्यम से ऐतिहासिक पैरामीटर सहज ज्ञान युक्त क्वेरी को भी महसूस किया जा सकता है। ईथरनेट इंटरफेस के साथ, प्रेस समूह प्रबंधन का इलाज उपलब्ध है।
यह क्योरिंग प्रेस एलटीआर, टीबीआर और बायस टायरों के इलाज के लिए लागू होता है जिसमें नाइट्रोजन या स्टीम का उपयोग इलाज माध्यम के रूप में किया जाता है।
मद | इकाई | विनिर्देश | ||||||||
1310 | 1525 | 1585 | 1600 | 1650 | ||||||
प्रेस आकार | 55’’ | 63.5’’ | 65’’ | 65.5’’ | 68’’ | |||||
इलाज गुहा संख्या | 2 | 2 | 2 | 2 | 2 | |||||
मोल्ड शील्ड आईडी | मिमी | Φ1310 | Φ1525 | Φ1585 | Φ1600 | Φ1650 | ||||
मैक्स। मोल्ड समापन बल | के.एन. | 2890x2 | 4220x2 | 4450x2 | 4500x2 | 5500x2 | ||||
मोल्ड ऊंचाई | मिमी | 241-500 | 254-635 | 400-650 | 400-650 | 400-750 | ||||
केंद्र तंत्र | बीओएम | बीओएम | बीओएम | बीओएम | बीओएम | |||||
टायर मनका व्यास | में | 14-20 | 16-24.5 | 16-24.5 | 16-24.5 | 22-28 | ||||
मैक्स। ठीक किए गए टायर का आयुध डिपो | एसजीएम | मिमी | Φ935 | Φ1085 | Φ1135 | Φ1150 | Φ1220 | |||
2-टुकड़ा मोल्ड | मिमी | Φ1000 | Φ1270 | Φ1320 | Φ1345 | Φ1400 | ||||
मैक्स। ठीक टायर की खंड चौड़ाई | मिमी | 350 | 450 | 450 | 450 | 500 | ||||
मैक्स। हरे टायर की ऊंचाई | मिमी | 750 | 890 | 890 | 890 | 1100 | ||||
डिज़ाइन किया गया मोल्ड खुला / बंद समय | s | 60 | 60 | 60 | 60 | 90 | ||||
मैक्स। वीसीएल का भार | किलोग्राम | 100 | 100 | 100 | 100 | 150 | ||||
मैक्स। मोल्ड वजन | किलोग्राम | 5500 | 5500 | 6500 | 6500 | 6500 | ||||
मैक्स। बाहरी दबाव | एमपीए | 0.7 | ||||||||
मैक्स। आंतरिक दबाव | एमपीए | 2.8 | ||||||||
हाइड्रोलिक पानी का दबाव | एमपीए | 2.1-2.5 | ||||||||
संपीड़ित हवा का दबाव | एमपीए | 0.7 | ||||||||
हवा के दबाव को नियंत्रित करें | एमपीए | 0.35 | ||||||||
मशीन आयाम | m | 5.7x5.9x4.5 | 4.5x5.2x5.0 | 4.6x5.2x5.0 | 4.6x5.2x5.0 | 4.9x6.5x5.3 | ||||
मैक्स। टायर का प्रकार | 7.5R20 | 11.00R20 | 425/65R22.5 | 445/65R22.5 | 440/65R28 | |||||
एलटीआर और टीबीआर के लिए टायर क्योरिंग प्रेस (मैकेनिकल हॉरिजॉन्टल टाइप)
यह क्योरिंग प्रेस यांत्रिक प्रकार का होता है जिसमें बीम लंबवत चलती है और टायर लोडिंग और अनलोडिंग के लिए झुकती है। केंद्र तंत्र बीओएम प्रकार का होता है और इलाज के सांचे को प्लेटन द्वारा गर्म किया जाता है। यह क्योरिंग प्रेस सिंगल या डुअल-कॉलम वर्टिकल चक लोडर, ट्रॉली टाइप डुअल-सिलेंडर अनलोडिंग डिवाइस और प्रो-बार स्टाइल मोल्ड स्ट्रिपिंग यूनिट से लैस है। ग्राहक के अनुरोध के अनुसार, ऑटो मोल्ड-एडजस्टिंग डिवाइस, एसएमओ ड्राइविंग डिवाइस, पीसीआई और ग्रीन टायर होल्डर उपलब्ध हैं।
यह इलाज प्रेस रीयल-टाइम नियंत्रण के लिए पीएलसी का उपयोग करता है। यह चक्र और वास्तविक समय डेटा संग्रह/संरक्षण, खतरनाक के दौरान पैरामीटर सेटिंग का एहसास कर सकता है, जिससे इस प्रणाली के माध्यम से ऐतिहासिक पैरामीटर सहज ज्ञान युक्त क्वेरी को भी महसूस किया जा सकता है। ईथरनेट इंटरफेस के साथ, प्रेस समूह प्रबंधन का इलाज उपलब्ध है।
यह क्योरिंग प्रेस एलटीआर, टीबीआर और बायस टायरों के इलाज के लिए लागू होता है जिसमें नाइट्रोजन या स्टीम का उपयोग इलाज माध्यम के रूप में किया जाता है।
मद | इकाई | विनिर्देश | |||
1400 | 1525 | 1665 | |||
प्रेस आकार | 55’’ | 63.5’’ | 65.5’’ | ||
इलाज गुहा संख्या | 2 | 2 | 2 | ||
मोल्ड शील्ड आईडी | मिमी | Φ1400 | Φ1600 | Φ1665 | |
मैक्स। मोल्ड समापन बल | के.एन. | 2890x2 | 4300x2 | 4500x2 | |
मोल्ड ऊंचाई | मिमी | 300-560 | 254-635 | 400-650 | |
केंद्र तंत्र | बीओएम | बीओएम | बीओएम | ||
टायर मनका व्यास | में | 17-24 | 16-24.5 | 16-24.5 | |
मैक्स। ठीक किए गए टायर का आयुध डिपो | एसजीएम | मिमी | Φ970 | Φ1135 | Φ1225 |
2-टुकड़ा मोल्ड | मिमी | Φ1070 | Φ1270 | Φ1310 | |
मैक्स। ठीक टायर की खंड चौड़ाई | मिमी | 360 | 450 | 450 | |
मैक्स। हरे टायर की ऊंचाई | मिमी | 600 | 890 | 890 | |
डिज़ाइन किया गया मोल्ड खुला / बंद समय | s | 60 | 65 | 65 | |
मैक्स। वीसीएल का भार | किलोग्राम | 100 | 100 | 100 | |
मैक्स। मोल्ड वजन | किलोग्राम | 4000 | 5500 | 6500 | |
मैक्स। बाहरी दबाव | एमपीए | 1.4 | |||
मैक्स। आंतरिक दबाव | एमपीए | 2.8 | |||
हाइड्रोलिक पानी का दबाव | एमपीए | 2.1-2.5 | |||
संपीड़ित हवा का दबाव | एमपीए | 0.7 | |||
हवा के दबाव को नियंत्रित करें | एमपीए | 0.35 | |||
मशीन आयाम | m | 6.5x5.0x4.2 | 4.5x5.2x5.1 | 4.6x5.2x5.1 | |
मैक्स। टायर का प्रकार | 8.25R20 | 340/85R24 | 380/70R24 | ||
ओटीआर के लिए टायर क्योरिंग प्रेस (मैकेनिकल हॉरिजॉन्टल टाइप)
यह क्योरिंग प्रेस मैकेनिकल ड्यूल-मोल्ड प्रकार का है जिसमें बीम टायर लोडिंग और अनलोडिंग के लिए लंबवत और क्षैतिज चलती है। केंद्र तंत्र बीओएम प्रकार का है और इलाज के सांचे को भाप के गुंबद से गर्म किया जाता है। यह क्योरिंग प्रेस माउंडेड टाइप स्ट्रिपिंग यूनिट और टिल्टिंग टाइप अनलोडिंग डिवाइस के तहत टायर लोडिंग और अनलोडिंग दोनों के लिए डुअल-कॉलम वर्टिकल चक लोडर से लैस है। ग्राहक के अनुरोध के अनुसार, इलेक्ट्रिक मोल्ड-एडजस्टिंग डिवाइस, एसएमओ ड्राइविंग डिवाइस और ग्रीन टायर होल्डर उपलब्ध हैं।
यह इलाज प्रेस रीयल-टाइम नियंत्रण के लिए पीएलसी का उपयोग करता है। यह चक्र और वास्तविक समय डेटा संग्रह/संरक्षण, खतरनाक के दौरान पैरामीटर सेटिंग का एहसास कर सकता है, जिससे इस प्रणाली के माध्यम से ऐतिहासिक पैरामीटर सहज ज्ञान युक्त क्वेरी को भी महसूस किया जा सकता है। ईथरनेट इंटरफेस के साथ, प्रेस समूह प्रबंधन का इलाज उपलब्ध है।
यह इलाज प्रेस नाइट्रोजन या भाप के साथ कृषि रेडियल और बायस टायरों को ठीक करने के लिए लागू होता है जो इलाज माध्यम के रूप में उपयोग किया जाता है।
मद | इकाई | विनिर्देश | |
1815 | |||
प्रेस आकार | 72’’ | ||
इलाज गुहा संख्या | 2 | ||
मोल्ड शील्ड आईडी | मिमी | Φ1815 | |
मैक्स। मोल्ड समापन बल | के.एन. | 7500x2 | |
मोल्ड ऊंचाई | मिमी | 330-750 | |
केंद्र तंत्र | बीओएम | ||
टायर मनका व्यास | में | 20-34 | |
मैक्स। ठीक किए गए टायर का आयुध डिपो | एसजीएम | मिमी | Φ1260 |
2-टुकड़ा मोल्ड | मिमी | Φ1580 | |
मैक्स। ठीक टायर की खंड चौड़ाई | मिमी | 620 | |
मैक्स। हरे टायर की ऊंचाई | मिमी | 1450 | |
डिज़ाइन किया गया मोल्ड खुला / बंद समय | s | 118 | |
मैक्स। वीसीएल का भार | किलोग्राम | 400 | |
मैक्स। मोल्ड वजन | किलोग्राम | ||
मैक्स। बाहरी दबाव | एमपीए | 1.0 | |
मैक्स। आंतरिक दबाव | एमपीए | 3.0 | |
हाइड्रोलिक पानी का दबाव | एमपीए | 2.1-2.5 | |
संपीड़ित हवा का दबाव | एमपीए | 0.7 | |
हवा के दबाव को नियंत्रित करें | एमपीए | 0.35 | |
मशीन आयाम | m | 6.1x7.3x8.0 | |
मैक्स। टायर का प्रकार | 23.5-25 | ||
ओटीआर के लिए टायर क्योरिंग प्रेस (मैकेनिकल टिल्टेड टाइप)
यह क्योरिंग प्रेस यांत्रिक प्रकार का होता है जिसमें सिंगल कैविटी होती है जिसमें बीम लंबवत चलती है और टायर लोडिंग और अनलोडिंग के लिए झुकी होती है। केंद्र तंत्र बीओएम प्रकार का है और इलाज के सांचे को भाप के गुंबद से गर्म किया जाता है। यह क्योरिंग प्रेस टायर लोडिंग और अनलोडिंग और प्रो-बार स्टाइल मोल्ड स्ट्रिपिंग यूनिट दोनों के लिए सिंगल-कॉलम वर्टिकल चक लोडर से लैस है। ग्राहक के अनुरोध के अनुसार, इलेक्ट्रिक मोल्ड-एडजस्टिंग डिवाइस, एसएमओ ड्राइविंग डिवाइस, पीसीआई और ग्रीन टायर होल्डर उपलब्ध हैं।
यह इलाज प्रेस रीयल-टाइम नियंत्रण के लिए पीएलसी का उपयोग करता है। यह चक्र और वास्तविक समय डेटा संग्रह/संरक्षण, खतरनाक के दौरान पैरामीटर सेटिंग का एहसास कर सकता है, जिससे इस प्रणाली के माध्यम से ऐतिहासिक पैरामीटर सहज ज्ञान युक्त क्वेरी को भी महसूस किया जा सकता है। ईथरनेट इंटरफेस के साथ, प्रेस समूह प्रबंधन का इलाज उपलब्ध है।
यह क्योरिंग प्रेस इंजीनियरिंग रेडियल टायरों को ठीक करने के लिए लागू है और नाइट्रोजन या स्टीम के साथ बायस टायर्स को इलाज माध्यम के रूप में इस्तेमाल किया जाता है।
मद | इकाई | विनिर्देश | ||||||||
1050 | 1145 | 1170 | 1220 | 1900 | 2160 | 2235 | 2565 | |||
प्रेस आकार | 42’’ | 45’’ | 46’’ | 48’’ | 75’’ | 85’’ | 88’’ | 101’’ | ||
इलाज गुहा संख्या | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | ||
मोल्ड शील्ड आईडी | मिमी | Φ1050 | Φ1145 | Φ1170 | Φ1220 | Φ1900 | Φ2160 | Φ2235 | Φ2565 | |
मैक्स। मोल्ड समापन बल | के.एन. | 1370X2 | 1715X2 | 1715X2 | 1800X2 | 6470 | 8430 | 9510 | 13685 | |
मोल्ड ऊंचाई | मिमी | 155-381 | 200-430 | 200-460 | 250-510 | 380-720 | 500-870 | 500-920 | 600-1070 | |
केंद्र तंत्र | बीओएम | बीओएम | बीओएम | बीओएम | बीओएम | बीओएम | बीओएम | बीओएम | ||
टायर मनका व्यास | में | 12-16 | 12-18 | 13-20 | 13-20 | 20-32 | 20-38 | 20-38 | 24-46 | |
मैक्स। ठीक किए गए टायर का आयुध डिपो | एसजीएम | मिमी | Φ750 | Φ770 | Φ810 | Φ850 | Φ1350 | Φ1450 | Φ1600 | Φ1981 |
2-टुकड़ा मोल्ड | मिमी | Φ800 | Φ820 | Φ850 | Φ900 | Φ1600 | Φ1800 | Φ1880 | Φ1880 | |
मैक्स। हरे टायर की ऊंचाई | मिमी | 450 | 550 | 550 | 550 | 1260 | 1467 | 1600 | 1880 | |
डिज़ाइन किया गया मोल्ड खुला / बंद समय | s | 25 | 25 | 27 | 27 | 86 | 106 | 106 | 129 | |
मैक्स। वीसीएल का भार | किलोग्राम | 60 | 60 | 60 | 60 | 600 | 800 | 800 | 1060 | |
मैक्स। मोल्ड वजन | किलोग्राम | 2500 | 2500 | 2500 | 3000 | 25000 | ||||
मैक्स। बाहरी दबाव | एमपीए | 1.4 | 1.4 | 1.4 | 1.4 | 0.7 | 0.7 | 0.91 | 0.91 | |
मैक्स। आंतरिक दबाव | एमपीए | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
हाइड्रोलिक पानी का दबाव | एमपीए | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 1.8-2.1 | |
संपीड़ित हवा का दबाव | एमपीए | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
हवा के दबाव को नियंत्रित करें | एमपीए | 0.25-0.35 | 0.25-0.35 | 0.25-0.35 | 0.25-0.35 | 0.35 | 0.35 | 0.35 | 0.35 | |
पीसीआई रिम चौड़ाई | मिमी | 76-203 | 100-285 | 2.8100-310 | 100-310 | 495 | ||||
मशीन आयाम | m | 3.6x5.3x3.0 | 4.6x5.2x4.0 | 4.6x5.5x4.0 | 4.7x5.5x3.9 | 7.2x6.6x6.3 | 5.1x5.4x7.5 | 5.4x5.4x7.5 | 5.4x7.4x8.5 | |
मैक्स। टायर का प्रकार | 215R15 | 7.00R16 | 37.50R16 | 8.25R16 | 14.00R25 | 23.5R25 | 26.5R25 | 29.5R29 | ||
टिप्पणी: उपरोक्त सभी चार्टों पर, मैक्स के रूप में। ओडी और मैक्स। ठीक किए गए टायर की खंड चौड़ाई मोल्ड आयामों से संबंधित है, अधिकतम। उपरोक्त तालिका में दिखाए गए OD अनुमानित मान हैं।
